一、技術參數：

產品名稱：泵、閥前置過濾器濾芯

產品規格：φ475*φ375*600mm

設計壓力：6.5Mpa

過濾精度： 5-100μm

二、設計原理

1.材料選擇

由于本方案為泵、閥前置過濾器濾芯，濾芯金屬件

選用SUS304、SS316L具有良好的耐高溫和耐腐蝕性能，可用于多種苛刻的物料環境，不銹鋼網燒結后具有優良的機械強度，可獲得精確的過濾精度及較長的使用壽命。

其過濾精度高，孔隙穩定，不會發生孔徑隨壓力變化而改變的現象；能有效去除懸浮物和微粒等，過濾效率高；強度高、韌性好,適用于高壓環境中；便于拆裝，反復清洗再生后過濾性能恢復90％以上；適用于多種酸、堿等腐蝕性介質。

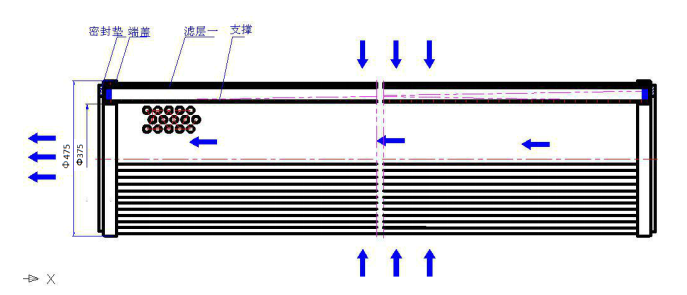

2. 濾芯外形尺寸

3.組成和工作原理

氣體通過殼體，經過濾層濾除固體顆粒、雜質、氣溶膠和其它脫硫雜質，濾除后干凈的氣體從內孔 的孔流出進入過濾器出口，以備后續系統使用，雜質通過過濾器排污口定時排除。
