一、技術參數：

產品名稱：調壓站、前置模塊過濾器濾芯

產品規格：152*1000mm  152*736mm

設計壓力：6.5Mpa

過濾精度：1-3μm

二、設計方案

1.材料選擇：

因?yàn)樵摓V芯為調壓站、前置模塊過濾器濾芯，因此金屬件選用不銹鋼耐腐蝕性能好，濾材選用進口超細特種玻纖，納污能力大，使用壽命長，與各混合氣體相容性好，過濾效率高，對于 1-3μm 雜質的攔截率高于 99.99%，密封材料選用超細纖維壓縮氈而成，耐油老化性能好。

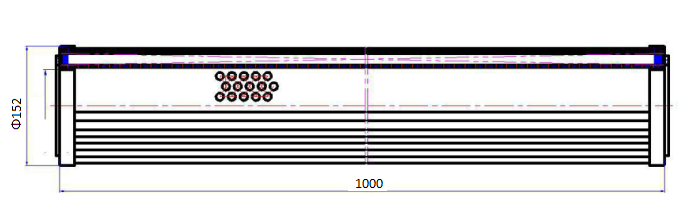

2.濾芯外形尺寸

3.濾芯組成及工作原理

由內襯骨架、過濾層、密封層組成。

3.2工作原理：

氣體通過殼體，經過濾層濾除固體顆粒、雜質、氣溶膠和其它脫硫雜質，濾除后干凈的液體從內孔的孔流出進入過濾器出口，以備后續系統使用，雜質通過過濾器排污口定時排除。

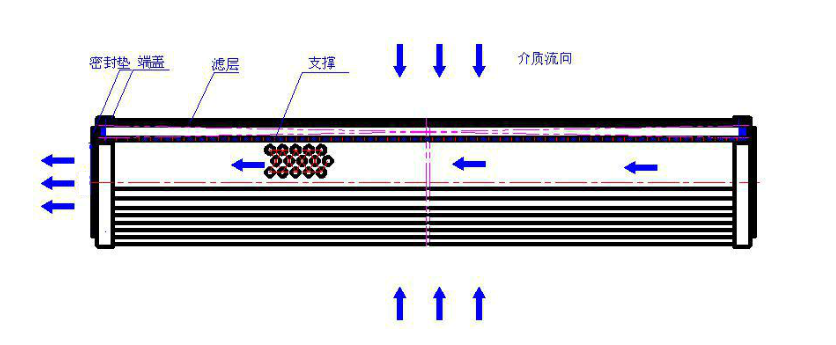

工作原理圖如下：

4.濾芯支撐強度設計計算

根據“輸氣管道工程過濾分離設備規范”及客戶要求，過濾器工作壓力 4.6Mpa，濾芯初始壓降為 5Kpa，更換濾芯壓差為 0.6Mpa。
